Beistelltisch »Zurrgurt«

5. April 2015

Ein Beistelltisch aud OSB-Spanplatte, zusammengehalten von drei Spanngurten.

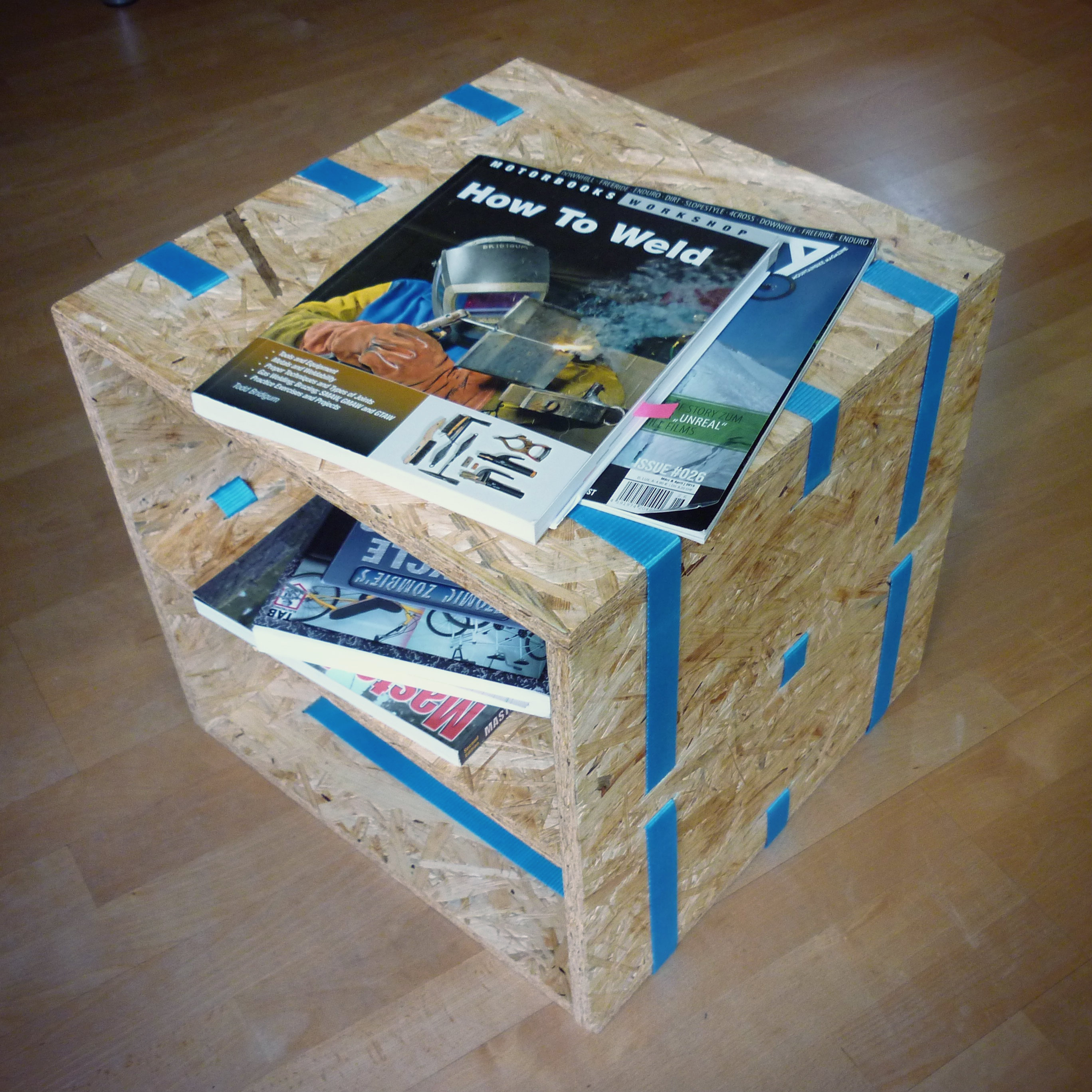

Der fertige Beistelltisch

Material

OSB-Platte 15 mm

  • 2 Stk. 400 mm × 400 mm (Deckel, Boden)
  • 3 Stk. 400 mm × 370 mm (Seiten, Regalboden)

außerdem

  • 3 Stk. Ratschenspanngurte, 25 mm breit

Werkzeug

  • Winkel, Zollstock, Bleistift usw.
  • Bohrmaschine/Akkuschrauber mit 3mm (Holz-)Bohrer
  • Laubsäge
  • Schlüsselfeile, Sandpapier

Baupläne

Eine Zeichnung inklusive Schema für das Einfädeln der Gurte gibt es auf github zum Runterladen.

Arbeitsschritte

1. Holz zuschneiden (lassen)

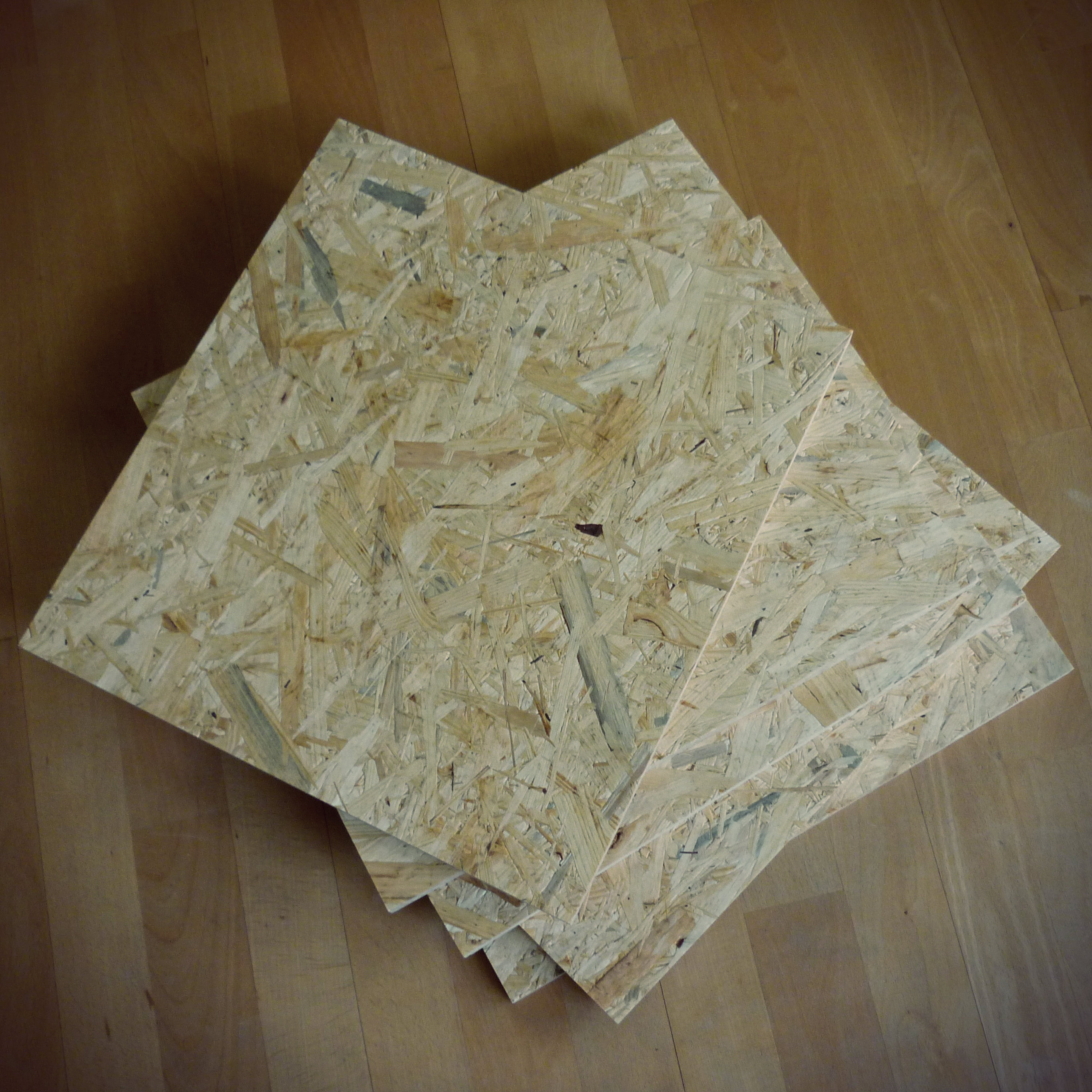

Die Holzzuschnitte

2. Einzeichnen der Ausschnitte für die Gurte

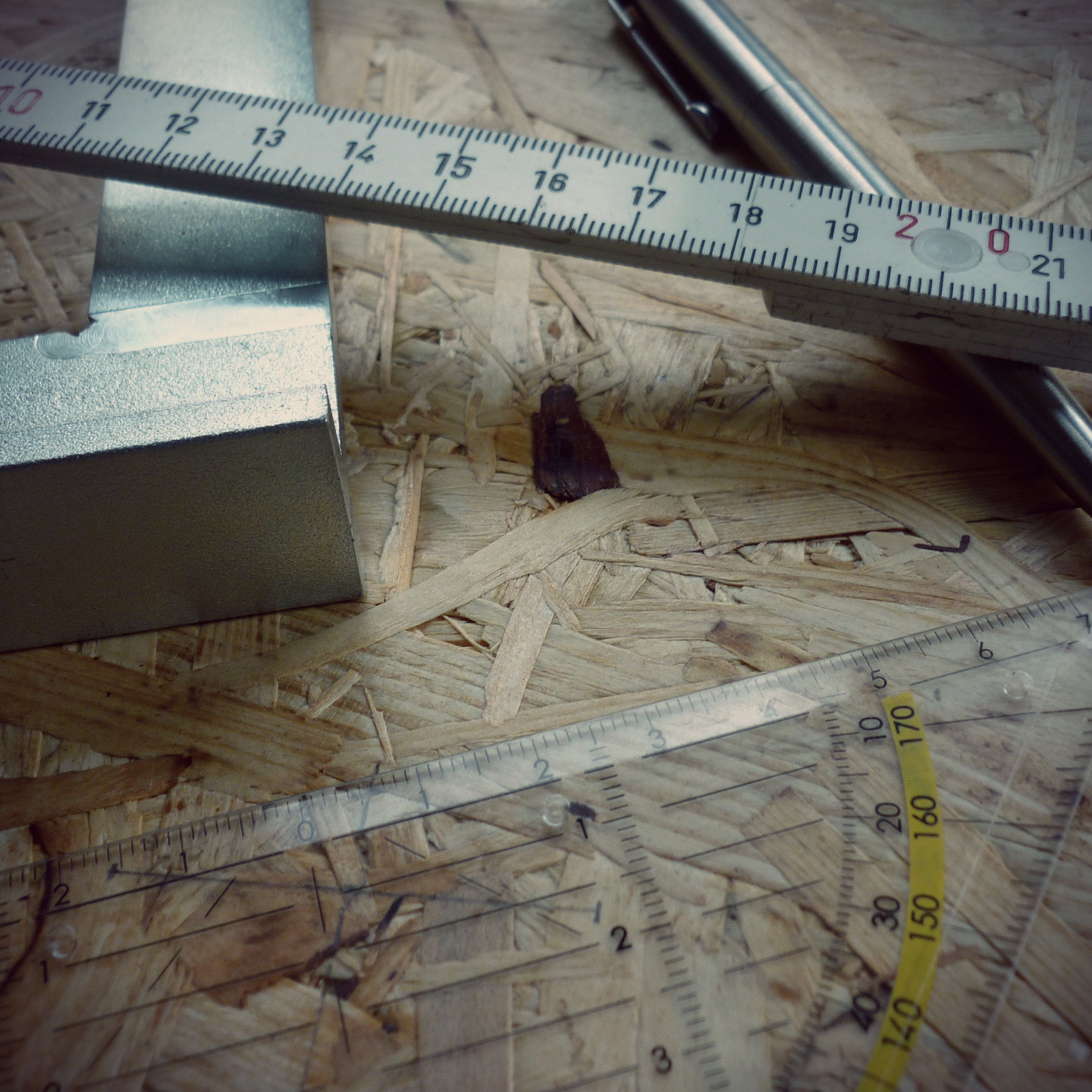

Einzeichnen der Ausschnitte

3. Ausschnitte bearbeiten

Wenn man keine geeignete Fräse zur Verfügung hat, um die Durchbrüche für die Gurte zu fertigen, tut’s auch die Kombination aus 3-mm-Bohrer, Laubsäge, Feile und Schleifpapier.

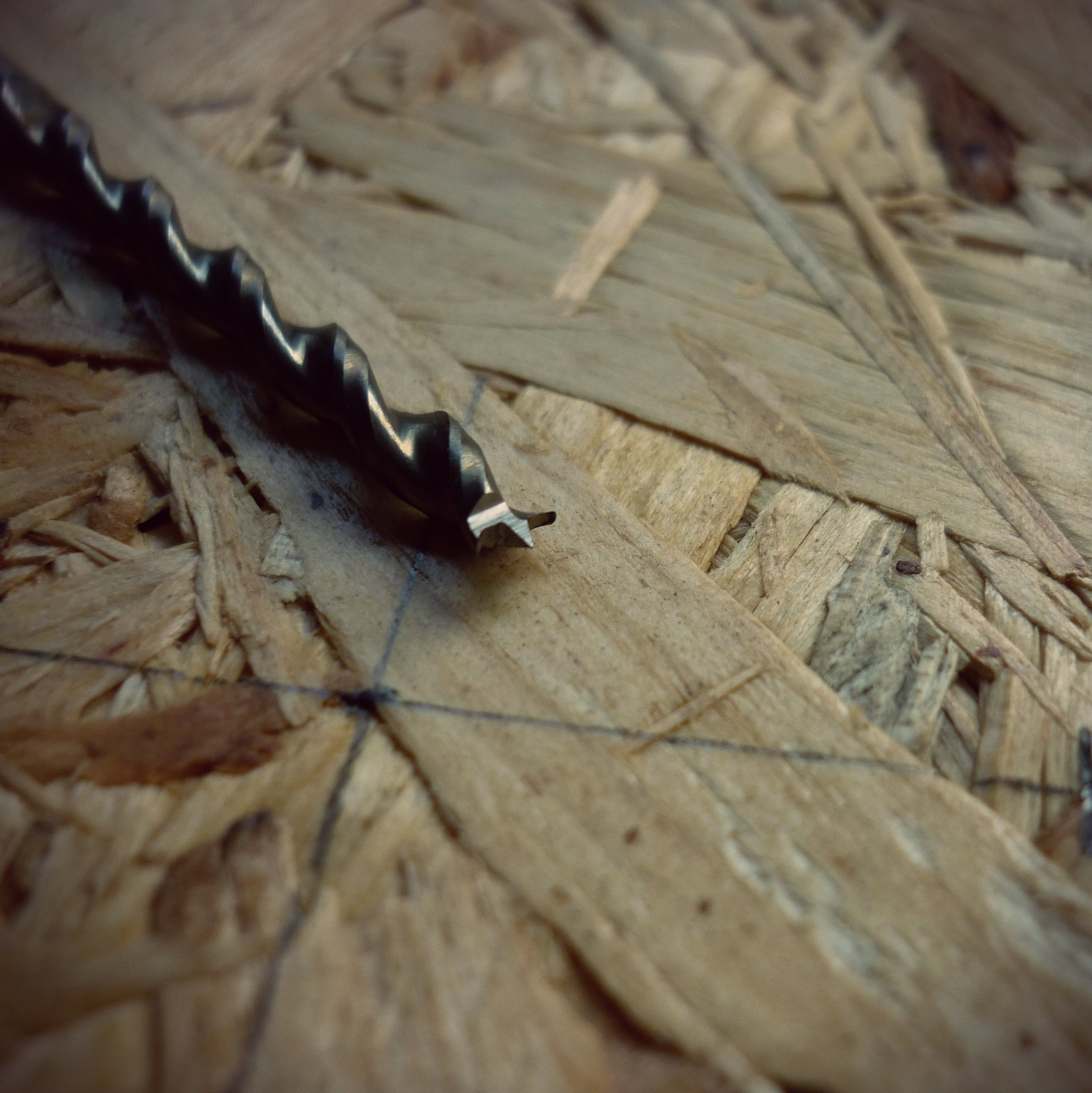

Bohren der Löcher

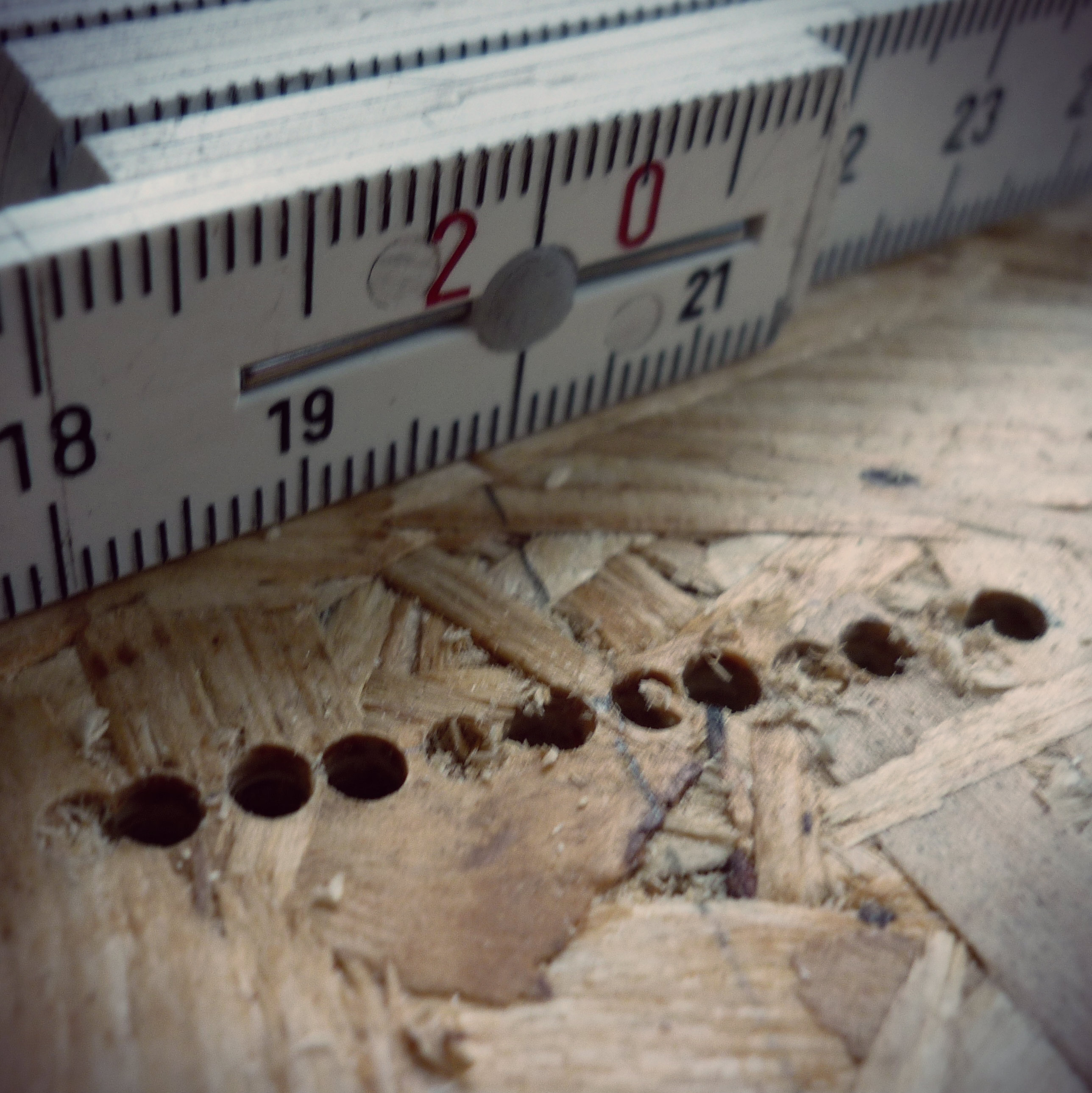

Bohren der Löcher

Nachbearbeitung der Durchbrüche

4. Zusammenbau

Beim Zusammenbau muss auf ausreichende Vorspannung der Gurte geachtet werden, sonst wird’s ein wackeliger Tisch.

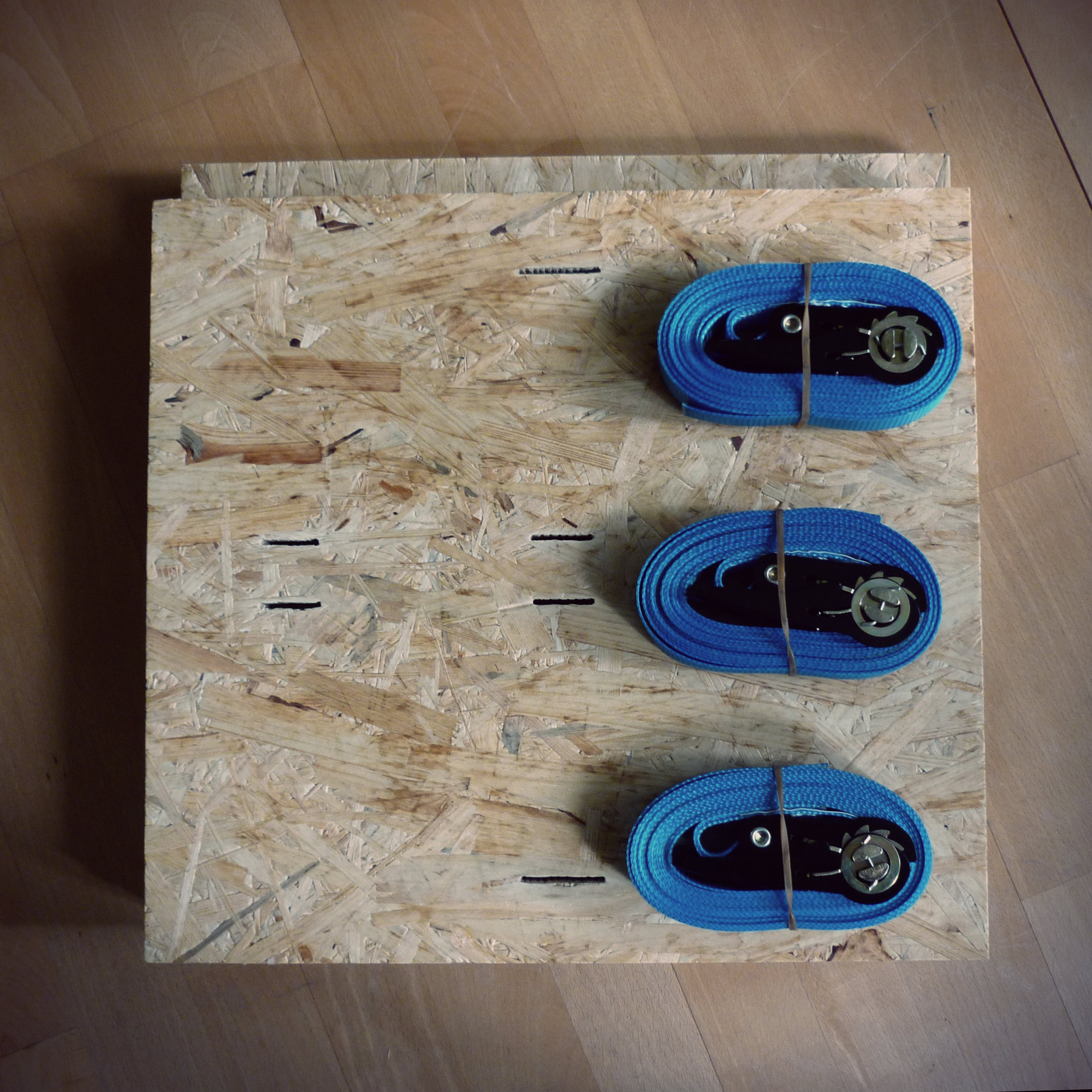

Vor dem Zusammenbau

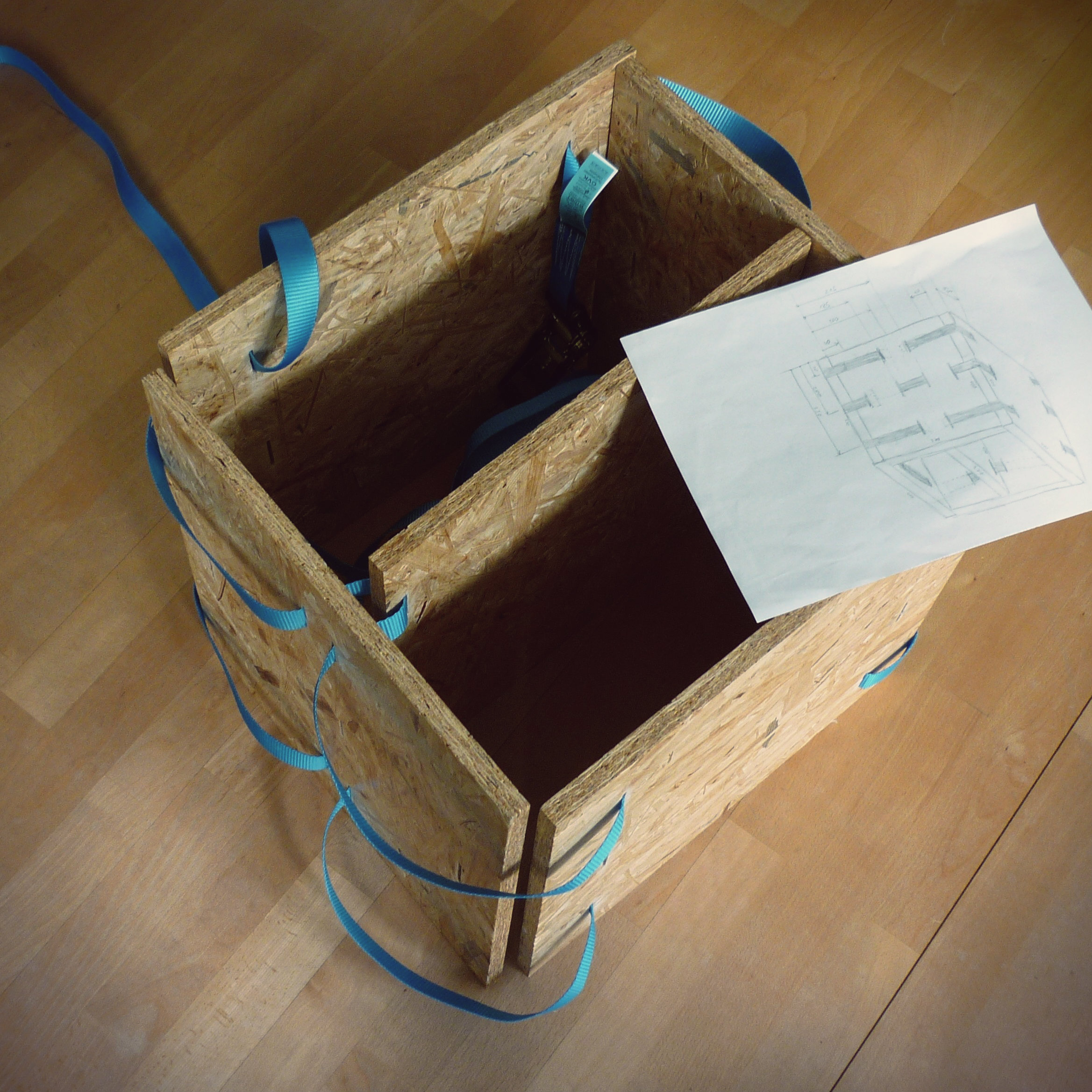

Der Zusammenbau

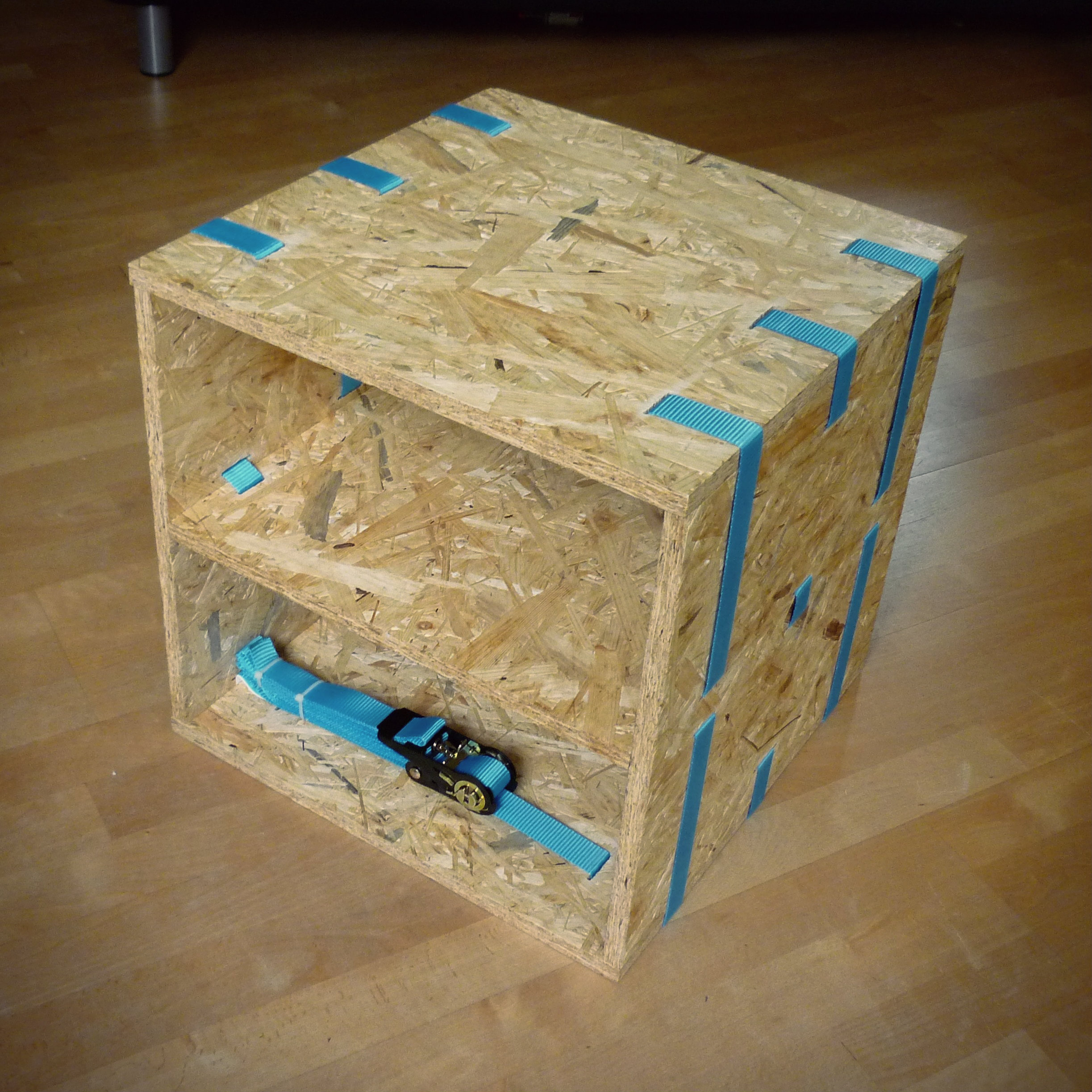

Der fertige Würfel auf dem Kopf

Die Spanngurte kann man natürlich passend kürzen, das Zusammenbinden der Gurtenden, zum Beispiel mit Kabelbindern, erhöht aber die zukünftige Wiederverwendbarkeit.
